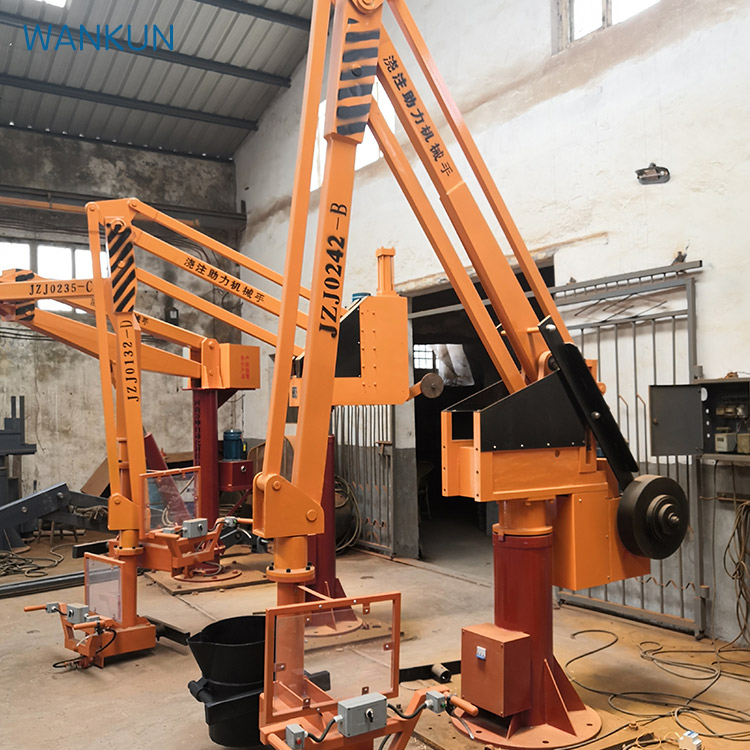

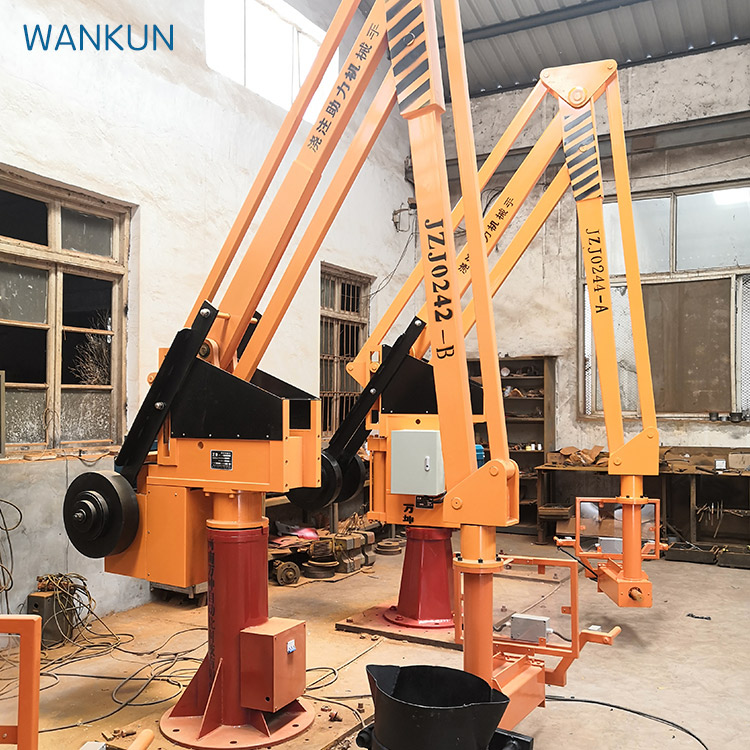

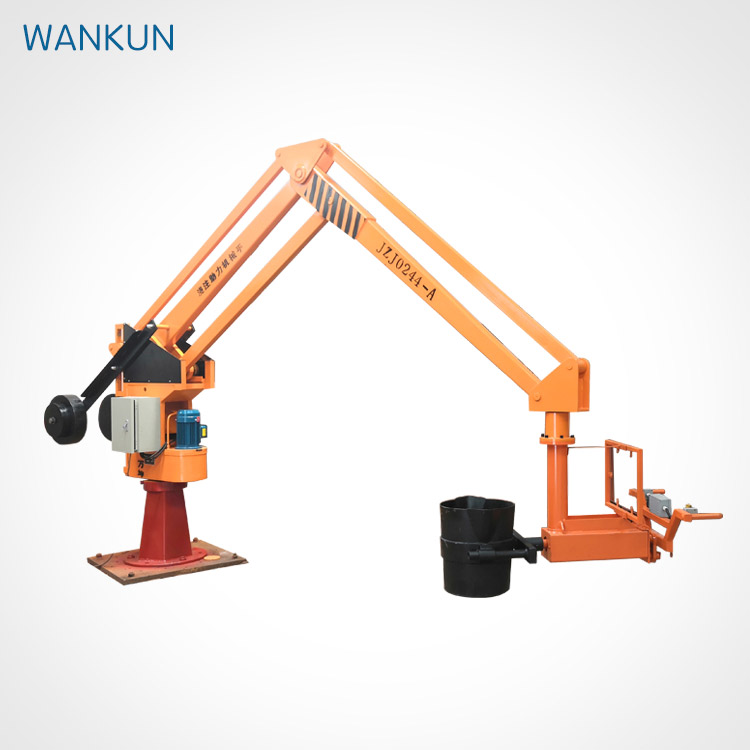

ZJZ seri manipulator casting hidrolik adalah jenis peralatan casting dan lifting baru, dengan karakteristik berikut:

1, tidak ada pemutus perjalanan, menggunakan batas perjalanan sendiri silinder, dan perangkat buffer.Dengan pergerakan tongkat piston ke atas dan ke bawah untuk mendorong gerakan boom lifting, pergerakan relatif stabil.

Sistem hidrolik dilengkapi dengan perangkat keamanan, yang memiliki fungsi perlindungan keamanan dalam kasus kelebihan beban dan seterusnya, dan menghindari kerusakan pada bagian dan kecelakaan kran keseimbangan.

3. seri Zjz pengecoran manipulator dilengkapi dengan fungsi pembatasan kecepatan dan penurunan diri, yang dapat membuat penurunan berat badan lebih lancar dan menghemat konsumsi energi. MANIPULATOR SATU PERCEPAT UNTUK HIGH EFFICIENCY LIFTING DAN PRECIS POSISIONING DAN INSTALASI OBJEK-OBJEK berat dalam 300 kg, terutama untuk FOUNdries menengah dan kecil.Ini memiliki keuntungan dari ukuran kecil, kebisingan rendah, berat ringan, struktur baru dan kompak, operasi yang aman dan dapat diandalkan, pemeliharaan sederhana dan nyaman, dll.Ini adalah produk baru yang membebaskan operator dari kerja manual sering mengisi dan mengunduh dan meningkatkan efisiensi produksi.

Hydraulic casting manipulator mengangkat benda-benda berat dicapai melalui tiga jenis sintesis gerakan berikut:

1, mengangkat vertikal gerakan hidrolik

2) Berputar di sekitar fuselage secara manual

Pergerakan horizontal secara manual

mParameter teknis ZJZ manipulator hidrolik

Tabel 1 :

Menggambar di luar

Struktur dan Prinsip

JZJ seri manipulator casting hidrolik terdiri dari lima bagian: fuselage, mekanisme empat-rod seimbang, sistem hidrolik dan kontrol listrik, alat turnover kantong casting.

1 Fusikal :

Bagian ini terdiri dari basis,

Kursi sumbu berputar, tempat duduk lengan, perhimpunan panduan vertikal, dll. Dasar dapat diatur pada dasar semen (terpasang) (lihat Tabel - untuk dimensi dasar) atau terpasang pada keranjang bergerak (mobile). Tubuh dapat berputar dalam kisaran 345 derajat di sekitar kursi sumbu berputar. Perhimpunan panduan vertikal terpasang di bagian belakang tubuh, dan roda panduan dari mekanisme empat-link yang seimbang bergerak ke atas dan ke bawah rantai panduan.

2, balancing empat mekanisme koneksi rod:

Bagian ini terdiri dari lengan besar, lengan kompleks lengan besar, lengan mengangkat, lengan kompleks mengangkat, lengan menghubungkan, papan pendukung dan blok keseimbangan dan bagian lainnya. Kedua sisi titik pendingin antara papan pendukung dan lengan menghubungkan dipindahkan secara horisontal oleh sepasang balok balok satu baris pada rel pengantar tubuh. Hujung belakang lengan besar terhubung dengan kepala lengan piston dari silinder hidrolik melalui kacang, dan gerakan vertikal dilakukan di sepanjang lengan panduan. Blok keseimbangan yang disesuaikan dipasang pada lengan besar yang terhubung dengan empat tautan, yang seimbang dengan beratnya sendiri dari lengan keseimbangan, sehingga spreader dapat mencapai tujuan keseimbangan acak.

Sistem hidrolik :

Sistem ini terdiri dari pompa gear, katup arah elektromagnetik, pipa minyak masuk dan kembali, katup keselamatan, silinder hidrolik dan seterusnya.Ketika operator menekan, menaikkan (atau jatuh) tombol, minyak hidrolik melalui katup elektromagnetik ke dalam silinder, ruang bawah, mendorong tongkat piston ke bawah (atau ke atas) gerakan, melalui empat link lever prinsip, sehingga untuk mendorong gerakan mengangkat benda berat.

Ketika berat pengangkat melebihi 1,1 kali berat yang ditetapkan, katup keselamatan dibuka dan dilepas, sehingga beratnya tidak dapat diangkat, sehingga melindungi keselamatan seluruh kran keseimbangan hidrolik. (lihat Gambar 4 untuk prinsip)

Bagian kontrol listrik :

Bagian ini terdiri dari motor, pemutus sirkuit kotak plastik, fuse, tombol kontrol, kontak AC, relay kecil, transformator kontrol, dll. (lihat Tabel 2). Mesin menggunakan tiga fase 380V, 50HZ pasokan daya (tiga fase empat garis), garis netral harus terhubung dengan kuat. sirkuit kontrol

Gunakan 24V power supply. The power supply line dapat dipandu dari bagian bawah chassis atau dari sisi kiri kotak listrik. Ketika switch udara diaktifkan, tombol reset otomatis dari spreader selalu diaktifkan, dan sistem mulai bekerja setelah remote control diaktifkan. Tekan tombol naik atau turun (lihat Gambar 3) untuk menaikkan atau menurunkan spreader.

Sling

5. bagian yang menyebar :

Bagian informasi terdiri dari perangkat kontrol komunikasi dan perangkat berputar horisontal Mo. Rao Bao komposisi kerangka mendapatkan. Melalui pewarnaan kontrol melalui, lantai dapat dikendalikan untuk bergerak ke atas dan ke bawah ke bangunan buatan, dan rem tangan dapat ditekan untuk berputar. perangkat berputar horisontal memungkinkan operator untuk menerapkan dengan mudah. bingkai pemasangan lantai harus terhubung dengan lantai.

Pembungkusan, transportasi, pemasangan dan pemasangan

1. kemasan, transportasi dan perakitan

Saat pengiriman, seluruh mesin dipasang pada bingkai bawah transportasi khusus, dan ikatan empat bar yang seimbang dipasang pada fuselage dengan papan tetap, sehingga tidak dapat meluncur ke belakang dan ke depan.

Bagian-bagian peralatan dan tangki bahan bakar basah dengan hujan. Seluruh mesin juga dapat dibagi menjadi tiga bagian: fuselage, mekanisme ikatan empat bar seimbang dan komponen counterweight untuk pengepakan dan transportasi. Bagian-bagian perakitan mesin sesuai dengan grafik, put off pengawasan dan papan panduan vertikal, setelah pipa di lengan di atas, untuk menyeimbangkan empat bar ikatan, lengan mengendalikan, paralel dengan lengan pendukung papan pendukung di kedua sisi salib di lengan pada tingkat panduan atas, roda panduan pada empat sambungan tongkat dan sambungan tongkat piston, dua roda panduan dipasang di tengah papan panduan vertikal sebelum dan sesudahnya, Kemudian dipasang sesuai dengan sampel di tongkat panduan berbalik, tongkat panduan vertikal tetap, kemudian tongkat keseimbangan dipas

2) Instalasi dan commissioning

Silakan membaca instruksi dengan hati-hati sebelum memasang mesin. Selama pemasangan, kalibrasi tingkat dasar beton, dan kemudian perbaiki seluruh mesin pada fondasi. Tarik penyebaran ke radius kerja maksimum pada ketinggian yang sama dan lakukan gerakan lingkaran 340 derajat. Temukan titik horisontal penyebaran pada titik yang sama ketiga, dan kesalahan horisontal dari tiga titik tidak boleh melebihi 15mm. Terhubung ke tiga fase 380V, 50HZ power supply kerja (tiga fase empat-wire), garis netral harus terhubung dengan aman. Setelah pemeriksaan benar, tutup switch daya kotak listrik, tekan tombol untuk memeriksa apakah arah rotasi mesin konsisten dengan arah yang ditandai, dan kemudian tekan tombol ke atas atau ke bawah untuk operasi debugging dan sesuai dengan kebutuhan pekerjaan.

Perhatikan Masalah Keselamatan

Sebelum daya dimasukkan ke dalam mesin, tiga switch perlindungan kebocoran harus dipasang.

2, shell mesin harus didirikan (PE garis), dan mendirikan yang baik.

Sebelum membuka tutup kotak listrik untuk pemeliharaan, pasokan listrik eksternal harus dipotong terlebih dahulu.

Ketika beroperasi di udara terbuka, langkah-langkah tahan hujan dan tahan debu harus diambil. dilarang secara ketat untuk hujan ke peralatan listrik basah atau hujan untuk memasuki tangki.

5, transmitter jarak jauh harus dua bulan (tergantung pada penggunaan) untuk mengganti baterai.

lubrikasi

Lantai rolling dari setiap bagian mesin dilumasi dengan lemak kalsium, dibersihkan dan diganti sekali setiap enam bulan.

Permukaan kontak antara roda panduan vertikal depan dan belakang dan roller dilumasi dengan lemak kalsium sekali sebulan.

3, tangki minyak dengan 32# ~ 48# minyak hidrolik anti-kerusakan, permukaan minyak tidak boleh berada di bagian bawah garis permukaan minyak jendela 10mm di bawah, model minyak hidrolik sesuai dengan penggunaan lingkungan, membersihkan setiap enam bulan, ganti sekali.

Gambar 2. diagram skema listrik

Tabel 2 :

Gambar 5

Skema sistem hidrolik
